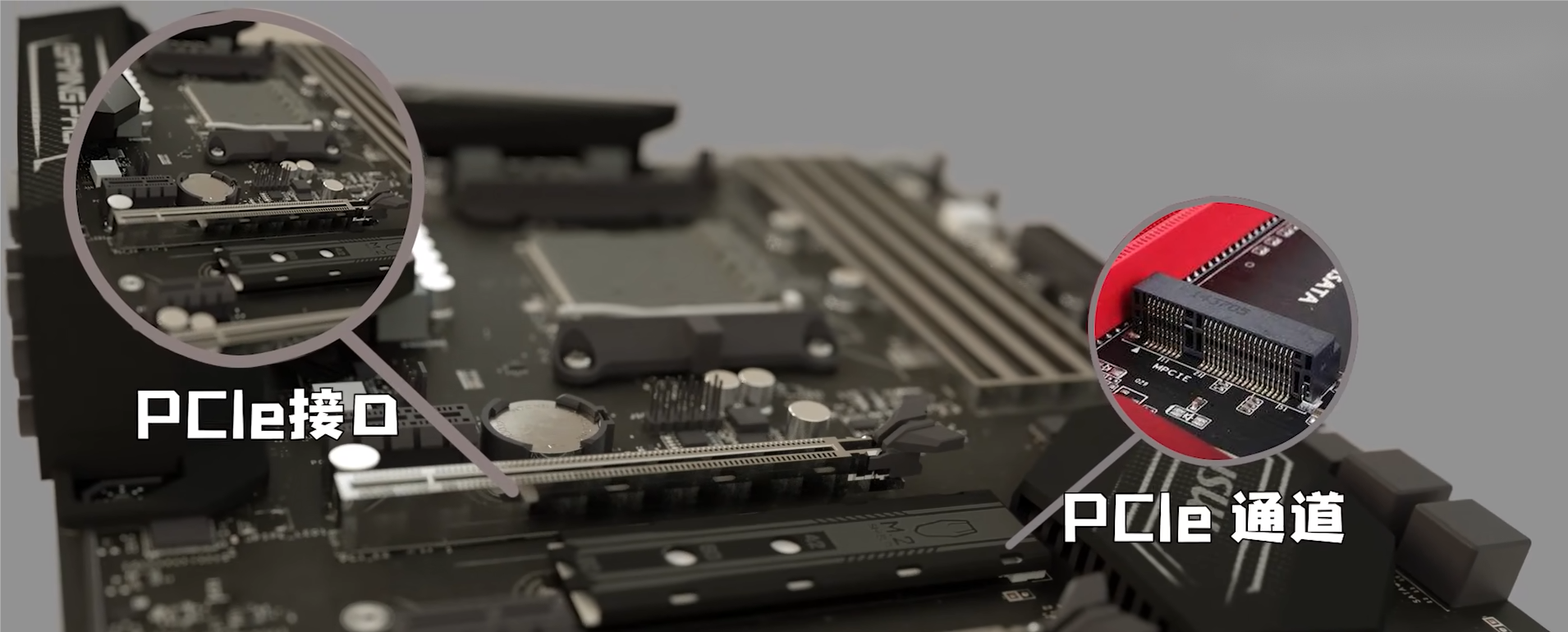

在传统的汽车里，CAN总线是主角。但在L3/L4级自动驾驶和智能座舱汽车中，数据量呈爆炸式增长，传统的总线已无法满足需求。于是，原本用于电脑服务器的PCIe（PCI Express）接口被引入车内，用于连接SoC、SSD硬盘和5G模组。但汽车恶劣的工作环境，给PCIe的信号完整性（SI）测试带来了前所未有的挑战。
车规PCIe面临的特殊挑战
1. 极端的温度范围
消费级PCIe通常工作在0-70℃，而车规级要求覆盖-40℃到105℃（甚至125℃）。
SI影响： 高温会导致PCB板材介电常数变化，传输损耗增加；同时芯片内部驱动能力变弱，导致眼图闭合。测试必须在温箱中动态进行。
2. 复杂的链路拓扑与损耗
车内布线空间复杂，PCIe链路往往需要经过多个连接器和长电缆（数米长）。
SI影响： 长距离传输导致严重的插入损耗（Insertion Loss）。PCIe Gen4/5对损耗极其敏感，必须使用高质量的Redriver或Retimer芯片进行信号中继。
关键测试项目解析
Tx（发送端）一致性测试
验证发送出的信号质量。
- 眼图测试： 确保在经过模拟的车载长信道后，眼图依然张开，满足接收端掩码要求。
- 预加重/去加重： 验证Tx端均衡（EQ）设置是否正确，以补偿高频损耗。
Rx（接收端）抖动容限测试 (Jitter Tolerance)
这是最严苛的测试。
方法： 向接收端注入带有特定抖动和噪声的劣化信号。
目的： 验证接收端在如此糟糕的信号下，是否依然能通过内部的CDR（时钟数据恢复）和DFE（判决反馈均衡）正确还原数据，保持误码率低于10^-12。
总结
PCIe进入汽车，意味着我们将服务器级别的性能带入了移动终端。但要确保这套系统在颠簸、高温的车内稳定运行，必须进行覆盖全温域的信号完整性合规测试（Compliance Test），这是保障智能汽车“大脑”不短路的关键。
上海德垲在高速接口测试领域处于行业前列。我们拥有全套Keysight/Tektronix PCI-SIG认证测试方案，支持PCIe Gen 3/4/5的物理层一致性验证。针对车规应用，我们提供特制的高温测试夹具，助力您的车载计算平台通过最严苛的SI考核。
