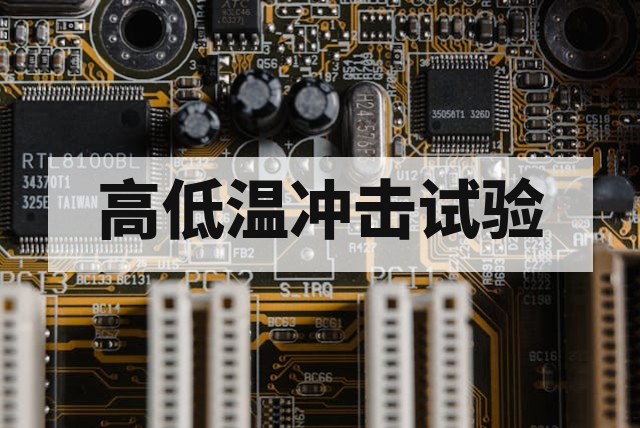

高低温冲击试验适用于哪些半导体产品

半导体产品的可靠性直接决定了终端电子设备在复杂环境下的使用寿命与性能表现，其中温度剧烈变化带来的热应力是导致失效的主要原因之一。高低温冲击试验通过模拟极端的温差切换环境，快速暴露材料间的物理缺陷与工艺隐患。对于不同类型的半导体器件，其结构特性与应用场景差异巨大，因此并非所有产品都适用相同的测试策略。深入理解该试验的适用范围，有助于研发与品控团队精准制定验证方案，避免因测试覆盖不足导致的潜在市场风险。

一、高低温冲击试验的核心机理与失效模式

1. 热膨胀系数失配原理

半导体封装内部由多种材料复合而成，包括硅芯片、环氧树脂模塑料、引线框架、焊料及陶瓷基板等。这些材料的热膨胀系数（CTE）存在显著差异。当环境温度在短时间内发生剧烈跳变时，不同材料层之间的收缩或膨胀速率不一致，会在界面处产生巨大的剪切应力与拉伸应力。这种周期性的机械疲劳累积，最终会导致结构破坏。

2. 常见物理失效类型

• 分层与脱粘：芯片与塑封料之间、基板与引脚之间出现分离，导致散热路径阻断或电气开路。
• 裂纹扩展：脆性材料（如陶瓷、玻璃钝化层）因无法承受形变而开裂，引发湿气侵入或短路。
• 键合线断裂：金线或铜线在根部受到反复弯折应力，造成连接点疲劳断裂。
• 焊点蠕变：底部填充胶或锡球在热循环中发生塑性变形，丧失机械支撑力。

二、重点适用的半导体产品类型详解

1. 集成电路与分立器件

这是应用最为广泛的领域。对于大规模集成电路（LSI）、微处理器（CPU/MCU）以及各类逻辑芯片，由于内部互连层级多、引脚密度高，极易在温度冲击下发生焊球脱落或内连线断裂。分立器件如二极管、晶体管，虽然结构简单，但其大电流工作特性要求封装具备极高的耐热震能力，特别是在电源管理应用中，热冲击试验是验证塑封体完整性的必要手段。

2. 功率半导体模块

IGBT 模块、MOSFET 模块及第三代半导体（SiC、GaN）器件对热冲击极为敏感。这类产品通常采用银烧结、铜夹片或大功率焊接工艺，直接应用于新能源汽车、光伏逆变器等严苛工况。高低温冲击试验能模拟车辆启动熄火、逆变器负载突变时的温度骤升骤降过程，专门用于评估功率芯片与 DBC 基板之间的结合强度，防止因过热导致的炸机事故。

3. MEMS 与传感器芯片

微机电系统（MEMS）包含可动微结构，如加速度计、陀螺仪和麦克风。温度冲击不仅影响封装密封性，还可能改变悬臂梁的机械刚度或谐振频率。此外，压力传感器中的硅压阻元件对应力极其敏感，热冲击引起的残余应力漂移会直接导致测量精度下降。此类产品需重点关注气密性与机械结构的尺寸稳定性。

4. 光电子器件与先进封装基板

LED 灯珠、激光二极管及光通信模块内部含有光学透镜与胶水，不同折射率材料的热膨胀不匹配会导致光路偏移或亮度衰减。同时，随着倒装芯片（Flip-Chip）、晶圆级封装（WLP）及 2.5D/3D 集成技术的普及，凸点（Bump）间距不断缩小，微小的热应力即可引发连通失效。针对此类高密度封装，高低温冲击试验是验证互连可靠性的关键指标。

三、行业标准测试条件与参数设定

不同的应用领域遵循不同的可靠性标准，测试条件直接影响结果的参考价值。以下是主流标准的典型参数对比，企业需根据目标市场选择对应的执行规范。

四、实验结果判据与质量评估体系

试验结束后，不能仅凭外观观察下定论，必须结合电性能测试与微观分析进行综合评估。静态电参数（如漏电流、导通电阻）的变化率通常限制在±5% 以内。动态功能测试需验证信号完整性是否受损。对于失效样品，应进一步利用 X-Ray、SAT（超声波扫描显微镜）及切片分析（Cross-section）定位损伤源。只有当电性能稳定且无结构性裂纹时，方可判定产品通过高低温冲击考验，具备相应的环境适应能力。

试验结果判定与总结

高低温冲击试验绝非简单的温度升降过程，而是针对半导体材料界面力学特性的深度验证。从集成电路到功率模块，再到精密传感器，不同产品对热应力的耐受阈值各异。企业在规划测试方案时，必须结合具体封装形式与实际工况，严格对标行业标准参数。只有通过科学的试验设计与精准的失效分析，才能有效剔除早期失效品，提升产品在极端环境下的生存能力，保障终端系统的长期安全运行。
