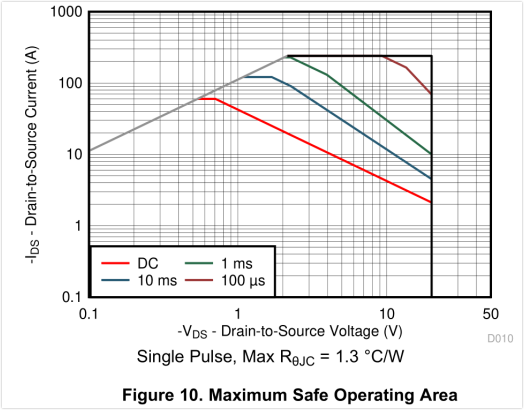

在功率电子设计中，有一个绝对不能触碰的“禁区”，那就是安全工作区（Safe Operating Area, SOA）。它是一张电压（Vds）和电流（Id）的坐标图，定义了器件在不同脉冲宽度下能够安全工作的极限范围。一旦运行轨迹超出这个框，器件就会瞬间炸裂。
SOA图的三条边界线
一个标准的SOA图通常受限于三个物理极限：
- 电流限制线（顶部水平线）： 受限于封装键合丝（Bonding Wire）的熔断电流或芯片最大通道电流。
- 功率/热限制线（斜线）： 受限于结温（Tj_max）。在这条线上，电压x电流=恒定功率。脉冲越短，能承受的功率越大。
- 二次击穿限制线（陡峭斜线）： 这是双极型晶体管（BJT）或某些MOSFET的致命弱点。在高压大电流下，电流集中在芯片局部热点，导致瞬间烧毁（Spirito效应）。
- 电压限制线（右侧垂直线）： 受限于击穿电压（BV）。
FBSOA vs RBSOA
- FBSOA (正向偏置安全工作区)： 指器件在导通状态下（Vgs>0），同时承受高压大电流的能力。主要用于评估短路保护能力。
- RBSOA (反向偏置安全工作区)： 指器件在关断瞬间（Turn-off），承受高压和感性负载续流的能力。这对IGBT尤为重要。
如何测试SOA？
SOA测试属于破坏性或准破坏性测试，通常使用单脉冲测试法。
步骤： 设定特定的Vds电压，施加宽度极窄（如10μs, 100μs）的电流脉冲，观察器件是否损坏或特性是否漂移。通过描点法，验证Datasheet中的SOA曲线是否真实。
总结
SOA是功率器件最核心的可靠性指标之一。理解并测试SOA，能帮助工程师合理设计驱动保护电路，确保在短路或过载等极端异常工况下，系统能安全停机而不是起火爆炸。
