做过信号完整性（SI）测试的工程师，对桌上这两台昂贵的仪器一定不陌生：一台是矢量网络分析仪（VNA），另一台是带有TDR模块的高带宽示波器。它们是SI测试的“倚天剑”和“屠龙刀”。但很多新手在面对具体问题时，往往不知道该拔哪把剑。今天我们就来聊聊这两者的区别与应用策略。
VNA：频域的王者（S参数）
矢量网络分析仪（VNA）工作在频域。它通过发射正弦波扫描，测量信号在不同频率下的传输和反射特性。
- 核心产出： 散射参数（S-Parameters）。
- S11 (回波损耗)： 告诉你有多少能量反射回来了。

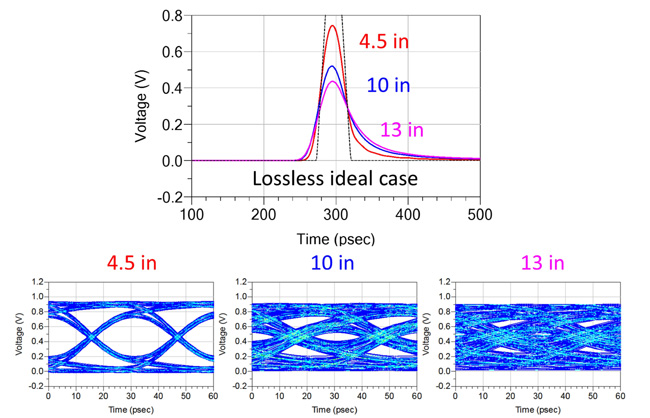

- S21 (插入损耗)： 告诉你有多少能量穿过去了，直接反映带宽和损耗。
- 最佳场景： 评估整条链路的总损耗、带宽限制、串扰（NEXT/FEXT）以及材料的介电常数。当你需要建立精准的仿真模型时，VNA是必须的。
TDR：时域的神探（阻抗曲线）
时域反射计（TDR）工作在时域。它发射一个快速阶跃脉冲，像雷达一样监听回波。
- 核心产出： 阻抗随时间（或距离）变化的波形。
- 最佳场景： 故障定位。TDR能直观地告诉你：“在距离连接器3厘米的地方，阻抗掉到了40欧姆”。如果你想知道是过孔设计大了，还是线宽做宽了，TDR能给你最直观的视觉反馈。
如何选择？
| 测试需求 | 首选工具 | 理由 |
|---|---|---|
| 找故障点 | TDR | 能够精确定位阻抗不连续发生的物理位置。 |
| 测损耗/带宽 | VNA | 动态范围大，能测出微弱的高频衰减。 |
| 测差分信号 | 两者皆可 | VNA精度更高，TDR更直观。 |
总结
“频域看整体，时域看细节”。VNA擅长定量的整体评估，而TDR擅长定性的物理定位。在现代高速互连设计中，两者缺一不可。通过FFT/IFFT算法，现在的仪器甚至可以实现时频域数据的互转，让工程师能够全方位地审视信号质量。
