服务内容
聚焦半导体材料表面纳米级分析，核心提供以下测试服务：
1. 表面元素含量检测：精准分析半导体材料、封装基板表面纳米级元素种类及含量，量化工艺处理效果
2. 元素价态分析：识别表面元素的化学价态，判断是否存在氧化、偏析等问题
3. 污染溯源分析：对比器件表面元素特征，定位化学污染来源，评估污染对电性能的影响
4. 工艺验证分析：通过元素含量/价态对比，验证plasma等表面处理工艺的有效性
服务范围
覆盖半导体制造全流程相关材料，核心服务对象如下：
● 封装类材料：封装基板、引线框架、陶瓷封装外壳
● 器件类：半导体芯片、功率器件、光电器件
● 应用场景：工艺优化验证、污染失效分析、可靠性评估
检测标准
遵循半导体材料分析行业通用标准，确保测试结果精准可追溯：

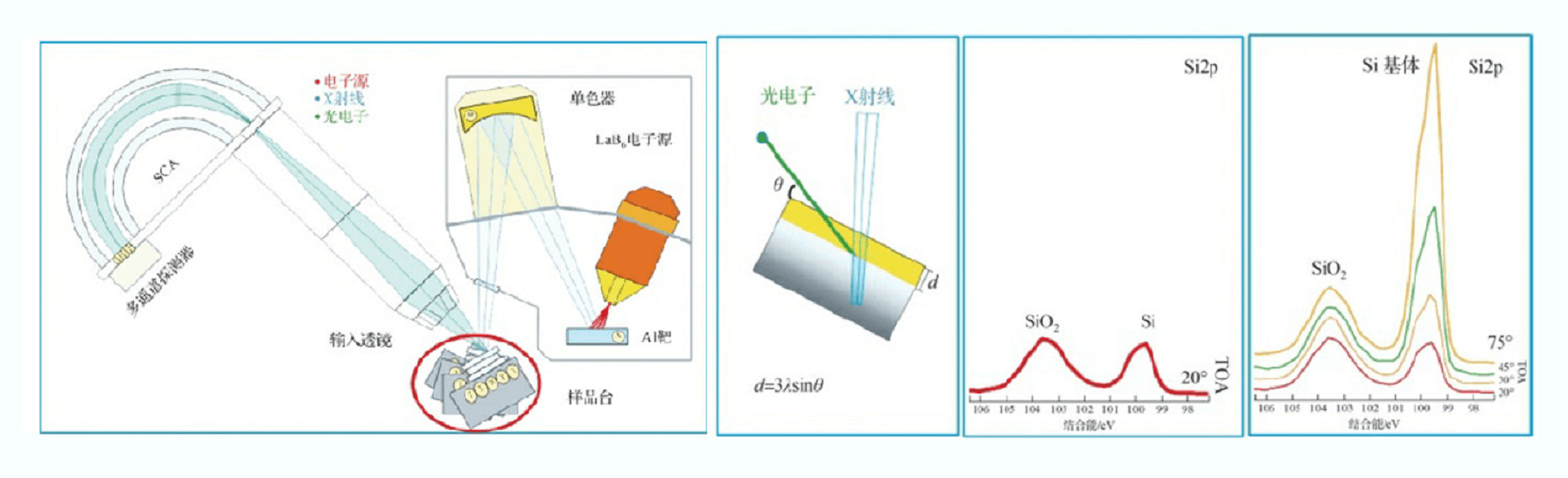

● 核心标准：ASTM E1508（表面元素分析）、GB/T 20175（微束分析）、ISO 15350（X射线光电子能谱）
● 参考依据：客户定制化对比分析方案
测试周期
常规表面元素分析周期为3-5个工作日；批量样品对比分析为1-2周；支持加急服务，最快2个工作日出具初步分析结果。
服务背景
在半导体制造领域，材料表面纳米级的化学污染、氧化及元素偏析问题，已成为影响器件电性能、可靠性和工艺稳定性的关键瓶颈。精准的表面元素分析可有效解决以下核心问题：
● 通过元素含量/价态对比，验证封装基板表面工艺处理效果
● 通过元素含量/价态对比，判断器件是否受到污染及污染程度
深圳汇测凭借高精度分析设备和专业技术团队，可快速完成半导体材料表面纳米级分析，助力企业优化制造工艺、提升器件可靠性。
测试案例
封装基板通过不同plasma处理方式后表面元素对比：
核心优势
1. 检测精度高：可实现纳米级表面元素分析，精准识别低含量污染元素及价态变化
2. 工艺经验丰富：熟悉plasma等半导体表面处理工艺，可提供针对性的工艺优化建议
3. 分析维度全：兼顾元素含量与价态分析，完整还原表面化学状态
4. 响应速度快：支持加急分析，快速输出对比数据，满足工艺调试的时效性需求
